• Netty是一个异步的、事件驱动的、基于NIO(Non-blocking I/O)的开源框架，用于快速开发高性能、高可靠性的网络服务器和客户端程序。

基本概念

• Channel：是入站或出站数据的载体。它可以被打开或关闭，连接或断开。
• ChannelHandler：实现了应用程序用于处理状态变化以及数据处理的逻辑。
• ChannelPipeline：当Channel被创建时，它会被自动地分配到它专属的ChannelPipeline，它持有所有与属于它的Channel有关的ChannelHandler实例。
• ChannelHandlerContext：代表了ChannelHandler 和ChannelPipeline 之间的绑定。
• EventLoop：用于处理连接的生命周期中所发生的事件，一个Channel在其生命周期内只注册于一个EventLoop，一个EventLoop在其生命周期内只属于一个Thread。
• EventLoopGroup：包含一个或者多个EventLoop。
• 引导：是指对一个应用程序进行配置，并使它运行起来的过程。
• 服务器：使用Serverstrap类引导，持有两个EventLoopGroup，一个负责接收请求(bossGroup)，一个负责处理请求(workerGroup)，在指定监听端口号后，可以实例化ServerChannel接收客户端的访问，由ServerChannel创建Channel来处理业务逻辑，handler()方法添加的对bossGroup起效，childHandler()方法添加的对workerGroup起效。
• 客户端：使用Bootstrap类引导，持有一个EventLoopGroup，在指定远程服务器的IP地址和端口号后，可以实例化Channel与服务器进行通信，通信逻辑编写在ChannelHandler中，通过handler()方法添加到Channel所属的ChannelPipeline中。
• 事件：Netty使用不同的事件来通知状态或状态的改变，并基于已经发生的事件来触发适当的动作。每个事件都被分发给ChannelHandler类中的某个用户实现的方法。
• 出站和入站：如果事件的运动方向是从客户端到服务器端，那么我们称这些事件为出站的，反之
  则称为入站的。
  • 入站事件包括：连接激活、连接失活、数据读取、用户事件、错误事件等。
  • 出站事件包括：打开/关闭到远程节点的连接、将数据写入套接字等。
  • 触发动作包括：记录日志、数据转换、流控制、应用程序逻辑等。
• ChannelFuture：是一个异步操作结果的占位符。在将来的某个时刻，异步操作完成后提供对其结果的访问。

Netty组件

Channel

• Channel实现了类似Socket的功能。
• Channel接口：为用户提供当前状态（是否打开、是否连接）；提供支持的I/O操作；使用ChannelConfig配置参数；使用ChannelPipeline处理相关的I/O事件和请求。
  • ChannelConfig包含了该Channel的所有配置设置，并且支持热更新，可以通过实现其子类来进行自定义设置。

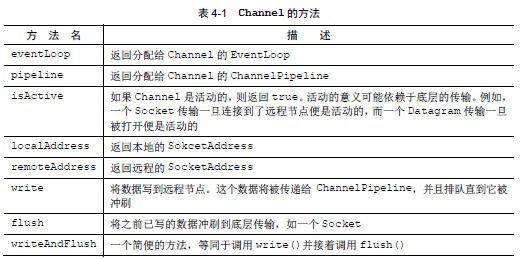

• Channel有一些常见方法：

• Channel是线程安全的。

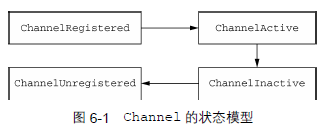

• 生命周期：当这些状态发生改变时，将会生成对应的事件。这些事件将会被转发给ChannelPipeline 中的ChannelHandler，其可以随后对它们做出响应。
  • ChannelUnregistered：已经被创建，但还未注册到EventLoop。
  • ChannelRegistered：已经被注册到EventLoop。
  • ChannelActive：处于活动状态（已经连接到远程节点），可以接收和发送数据。
  • ChannelInactive：没有连接到远程节点。

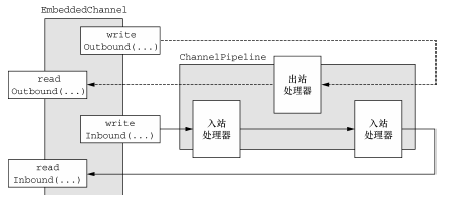

EmbeddedChannel单元测试

ChannalFuture

• ChannelFuture实现了异步通知的功能。
• ChannelFuture接口：是将来要执行操作的结果的占位符。其addListener()方法注册了一个ChannelFutureListener，以便在某个操作完成时（无论是否成功）得到通知。
• ChannelPromise：实现了ChannelFuture接口的一个类，其定义了一些可写的方法，如setSuccess()和setFailure()。ChannelOutboundHandler中的大部分方法都需要一个ChannelPromise参数，以便在操作完成时得到通知。

ChannelHandler

• 针对不同类型的事件调用ChannelHandler；应用程序通过实现或者扩展ChannelHandler来挂钩到事件的生命周期，并且提供自定义的应用程序逻辑；在架构上，ChannelHandler 有助于保持业务逻辑与网络处理代码的分离。
• • ChannelHandler 的典型用途包括：
    • 将数据从一种格式转换为另一种格式；
    • 提供异常的通知；
    • 提供Channel变为活动的或者非活动的通知；
    • 提供当Channel注册到EventLoop或者从EventLoop注销时的通知；
    • 提供有关用户自定义事件的通知。
• ChannelHandler作为最顶层的接口，接口中只包含最基本的方法，并不直接处理入站和出站事件。

// 该注解用来标识Handler是否可以在多个channel直接共享使用
@Sharable
// Handler本身被添加到ChannelPipeline时调用
void handlerAdded(ChannelHandlerContext ctx) throws Exception;
// Handler本身被从ChannelPipeline中删除时调用
void handlerRemoved(ChannelHandlerContext ctx) throws Exception;
// 发生异常时调用
void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception;

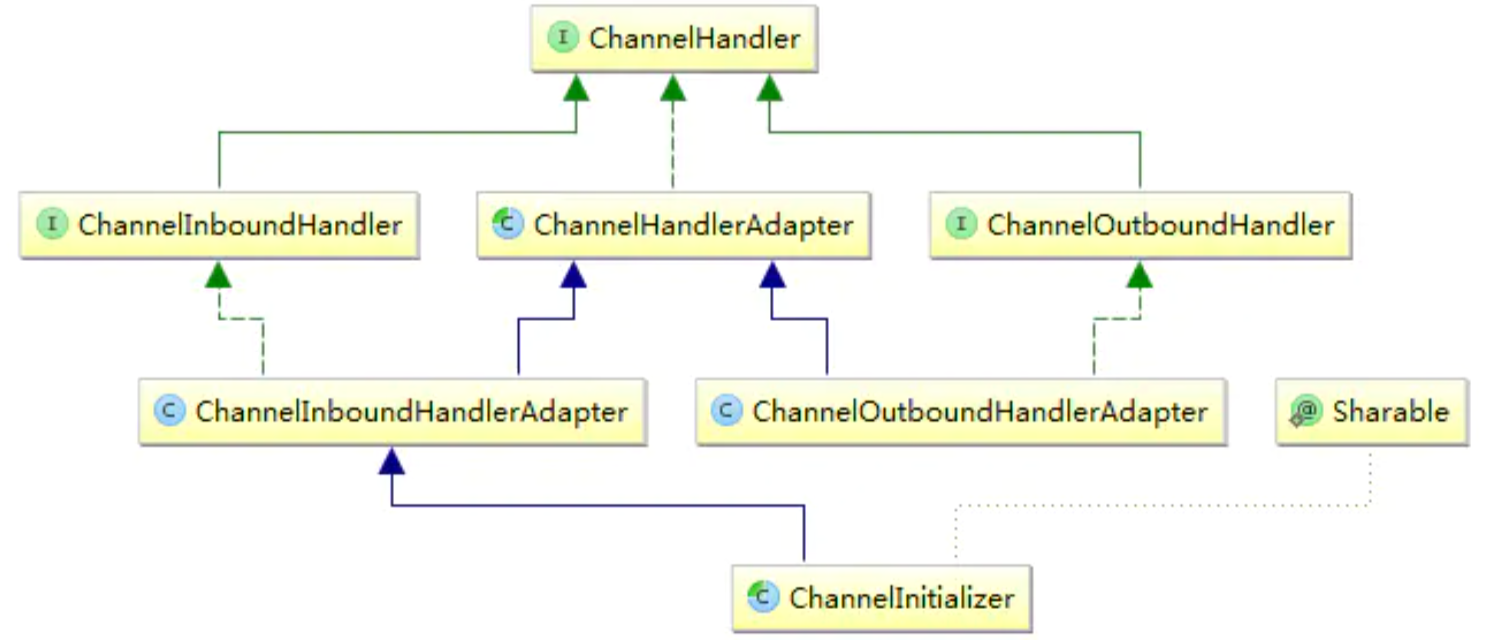

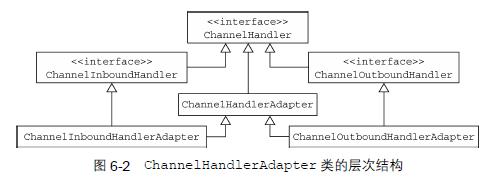

• 其核心类类图如下：

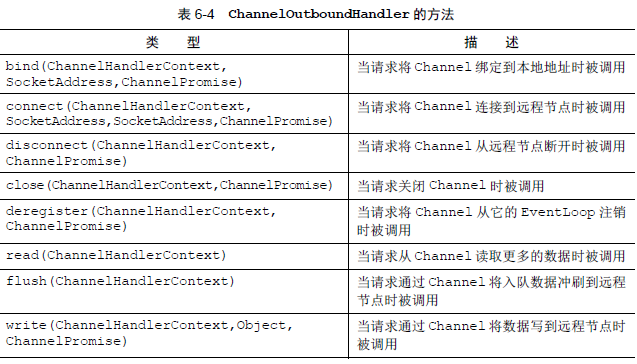

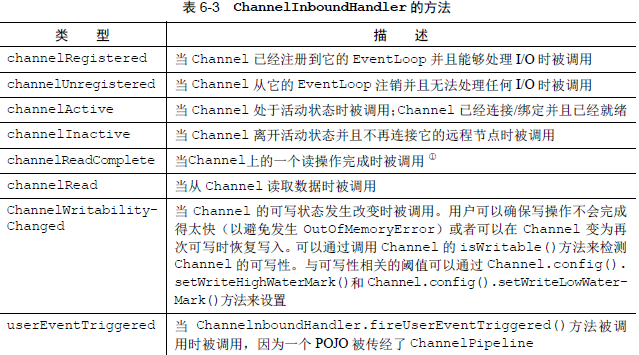

• ChannelInboundHandler拦截和处理入站事件，ChannelOutboundHandler拦截和处理出站事件。


• SimpleChannelInboundHandler和ChannelInboundHandler的区别：
  • 通常，在客户端的Handler继承的是SimpleChannelInboundHandler，而在服务器端继承的是ChannelInboundHandlerAdapter。
  • SimpleChannelInboundHandler在接收到数据后会自动release掉数据占用的Bytebuffer资源(自动调用Bytebuffer.release())，而服务器端需要把客户端请求的数据发送回客户端，且有可能在channelRead方法返回前还没有写完数据，因此不能让它自动release。
• 生命周期：在ChannelHandler被添加到ChannelPipeline 中或者被从ChannelPipeline 中移除时会调用这些操作。
  • handlerAdded：当把ChannelHandler 添加到ChannelPipeline 中时被调用
  • handlerRemoved：当从ChannelPipeline 中移除ChannelHandler 时被调用
  • exceptionCaught：当处理过程中在ChannelPipeline 中有错误产生时被调用

ChannelHandlerAdapter

• 对于大多数的ChannelHandler会选择性地拦截和处理某个或者某些事件，其他的事件会忽略，由下一个ChannelHandler进行拦截和处理。这就会导致一个问题：用户ChannelHandler必须要实现所有接口，为了解决这个问题，Netty提供了ChannelHandlerAdapter基类，它的所有接口实现都是直接向后传。如果用户只关心某个事件，就覆盖对应的方法即可，不关心的就可以继承使用父类方法。


ChannelPipeline

• ChannelPipeline将多个ChannelHandler链接在一起来让事件在其中传播处理。一个ChannelPipeline中可能不仅有入站处理器，还有出站处理器，入站处理器只会处理入站的事件，而出站处理器只会处理出站的数据。
• 当Channel被创建时，它会被自动地分配到它专属的ChannelPipeline。
• 当ChannelHandler 被添加到ChannelPipeline 时，它将会被分配一个ChannelHandlerContext，其代表了ChannelHandler 和ChannelPipeline 之间的绑定。
• ChannelHandler安装到ChannelPipeline 中的过程如下：
  1. 一个ChannelInitializer的实现被注册到了Bootstrap中。
  2. 当ChannelInitializer.initChannel()方法被调用时，ChannelInitializer将在ChannelPipeline 中安装一组自定义的ChannelHandler。
  3. ChannelInitializer 将它自己从ChannelPipeline 中移除。
• Netty有两种发送消息的方式：
  • 写到Channel中。消息会从ChannelPipeline的尾端开始流动（Netty 总是将ChannelPipeline的入站口作为头部，而将出站口作为尾端）。
  • 写到ChannelHandlerContext对象中。消息会从ChannelPipeline中的下一个ChannelHandler开始流动。

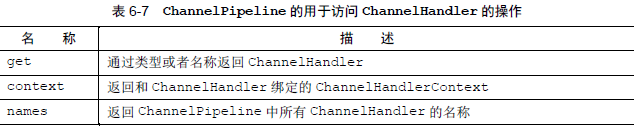

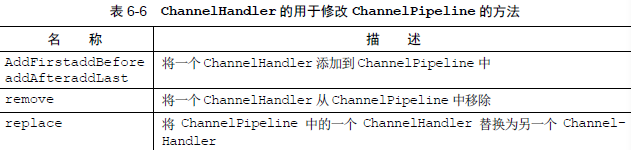

• ChannelHandler可以通过添加、删除（包括自己）或者替换其他的ChannelHandler来实时地修改ChannelPipeline 的布局。

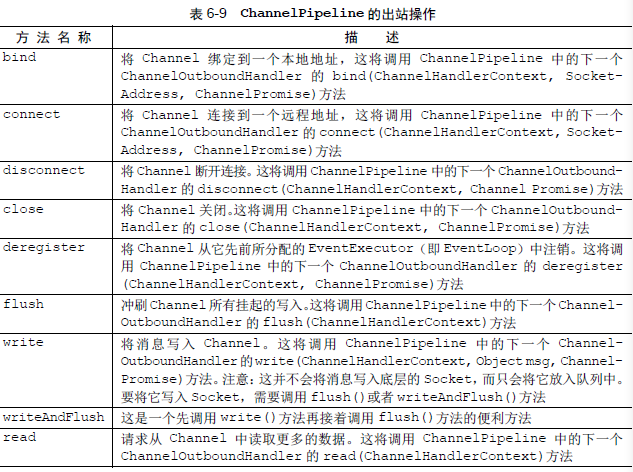

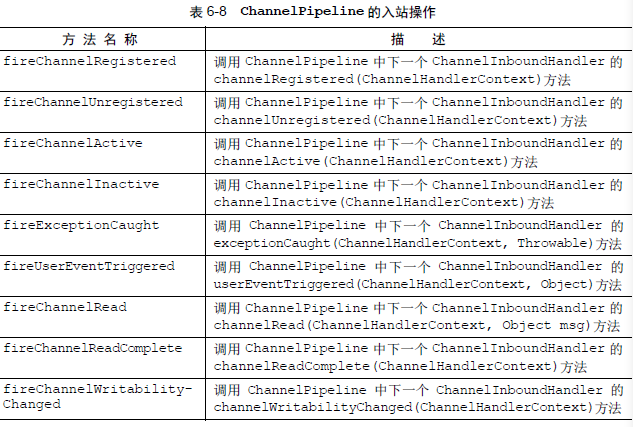

• 触发事件：用于通知ChannelHandler在ChannelPipeline中所发生的事件



ChannelHandlerContext

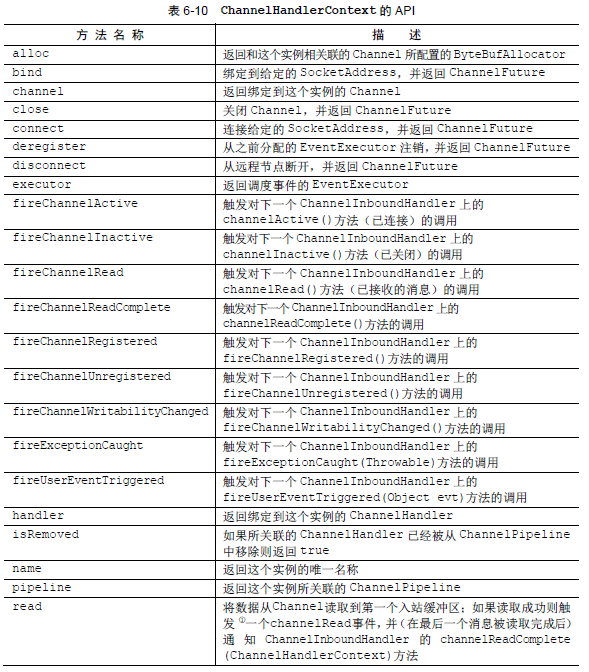

• ChannelHandlerContext代表了ChannelHandler和ChannelPipeline之间的关联，每当有ChannelHandler添加到ChannelPipeline中时，都会创建ChannelHandlerContext。ChannelHandlerContext的主要功能是管理它所关联的ChannelHandler和在同一个ChannelPipeline中的其他ChannelHandler之间的交互。
• 如果调用Channel或者ChannelPipeline上的方法，它们将沿着整个ChannelPipeline 进行传播。而调用位于ChannelHandlerContext上的相同方法，则将从当前所关联的ChannelHandler 开始，并且只会传播给位于该ChannelPipeline 中的下一个能够处理该事件的ChannelHandler。

• ChannelHandlerContext 和ChannelHandler 之间的关联（绑定）是永远不会改
  变的，所以缓存对它的引用是安全的

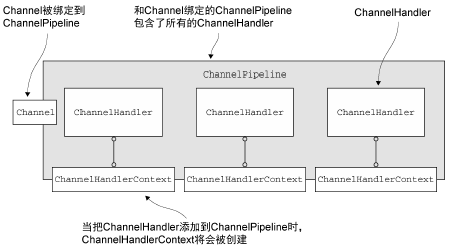

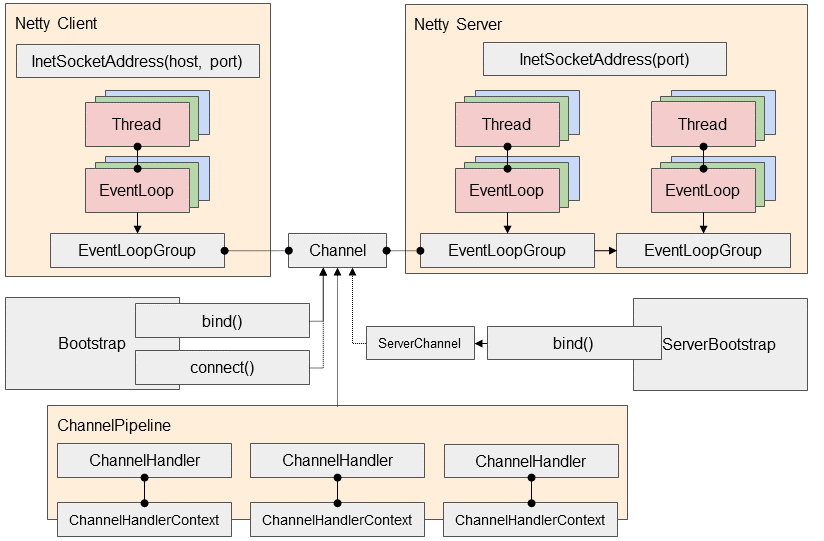

• 下图是Channel、ChannelPipeline、ChannelHandler、ChannelHandlerContext之间的关系。

• 因为一个ChannelHandler可以从属于多个ChannelPipeline，所以它也可以绑定到多个ChannelHandlerContext实例。对于这种用法指在多个ChannelPipeline中共享同一个ChannelHandler，对应的ChannelHandler必须要使用@Sharable注解标注。
• 只应该在确定了你的ChannelHandler是线程安全的时才使用@Sharable注解。
• 在多个ChannelPipeline中安装同一个ChannelHandler的一个常见的原因是用于收集跨越多个Channel的统计信息。

EventLoop

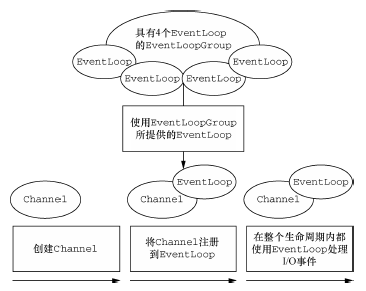

• EventLoop实现了控制流、多线程处理、并发等功能。
• EventLoop接口：定义了Netty的核心抽象，用于处理连接的生命周期中所发生的事件。

  • 一个EventLoopGroup包含一个或者多个EventLoop。
  • 一个EventLoop 在它的生命周期内只和一个Thread绑定。
  • 所有由EventLoop处理的I/O 事件都将在它专有的Thread上被处理。
  • 一个Channel在它的生命周期内只注册于一个EventLoop。（消除了Channel对于同步的需要）
  • 一个EventLoop可能会被分配给一个或多个Channel。

线程模型

• 线程模型指定了操作系统、编程语言、框架或者应用程序的上下文中的线程管理的关键方面。

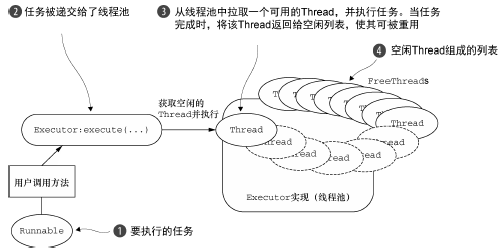

• 下图是Java基本线程池Executor的执行逻辑：

• 这种方法比起为每个任务都创建和销毁线程更优，但是它并不能消除由上下文切换所带来的开销。

EventLoop接口

• 事件循环机制：Netty在一个循环任务中为一个特定的连接处理生命周期内发生的事件。
  • 每一个循环任务都是一个Runnable的实例。

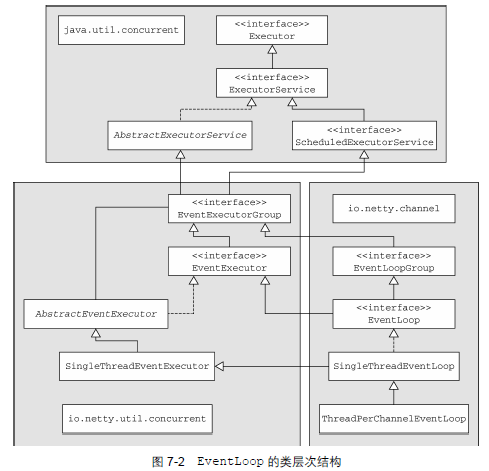

• 下图为EventLoop的类层次结构

• 一个EventLoop将由一个永远都不会改变的Thread驱动，同时任务可以直接提交给EventLoop 实现，以立即执行或者调度执行。根据配置和可用核心的不同，可能会创建多个EventLoop 实例用以优化资源的使用，并且单个EventLoop 可能会被指派用于服务多个Channel。
• 事件和任务是以先进先出（FIFO）的顺序执行的。这样可以通过保证字节内容总是按正确的顺序被处理，消除潜在的数据损坏的可能性。
• 任务调度：
  • Netty的EventLoop扩展了ScheduledExecutorService，所以它提供了使用JDK实现可用的所有方法。
  • 要想取消或者检查（被调度任务的）执行状态，可以使用每个异步操作所返回的ScheduledFuture。

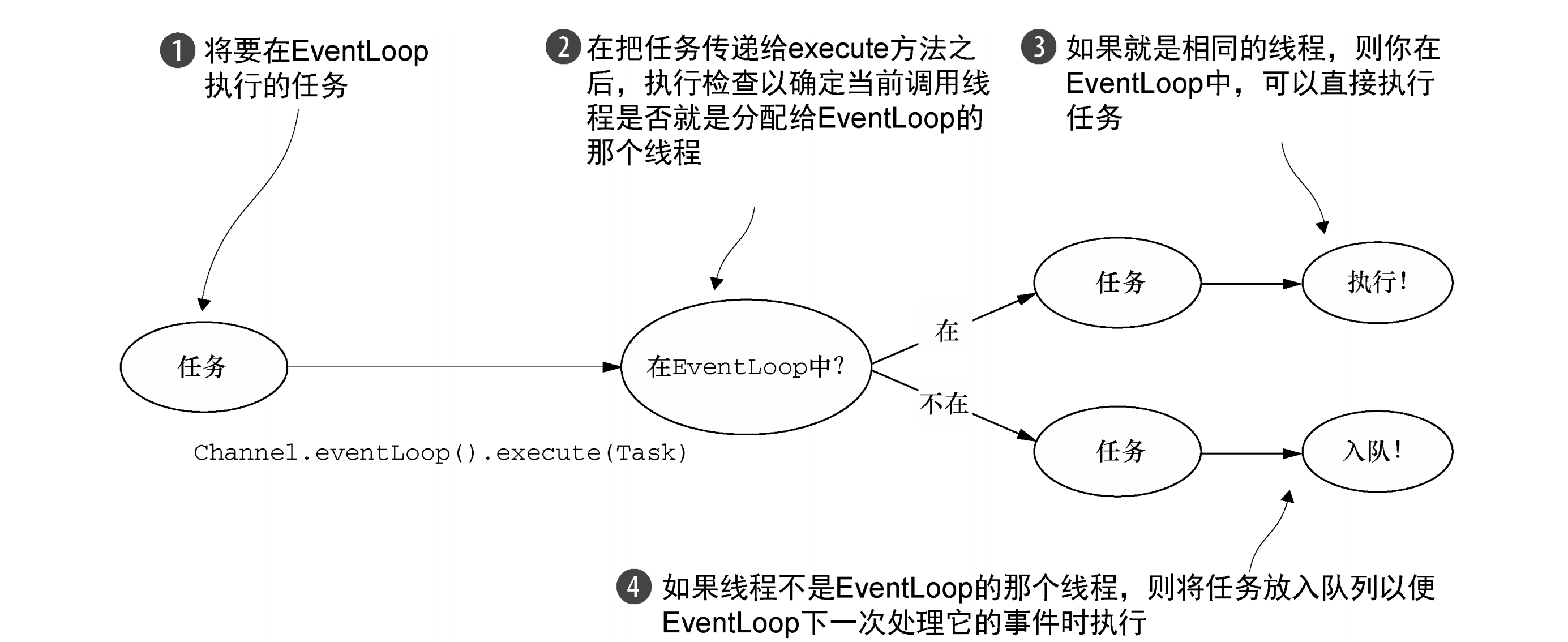

  • 如果当前调用线程正是支撑EventLoop的线程，那么所提交的代码块将会被直接
    执行。否则，EventLoop将调度该任务以便稍后执行，并将它放入到内部队列中。当EventLoop
    下次处理它的事件时，它会执行队列中的那些任务/事件。

  • 永远不要将一个长时间运行的任务放入到执行队列中，因为它将阻塞需要在同一线程上执行的任何其他任务。
  • 如果必须要进行阻塞调用或者执行长时间运行的任务，建议使用一个专门的EventExecutor。
• 线程分配：

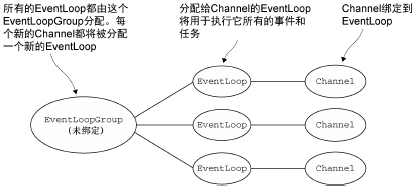

  • 异步传输：尽可能使用少量的Thread支撑大量的Channel。（少量的EventLoop被多个Channel共享）对于所有相关联的Channel 来说，ThreadLocal 都将是一样的。这使得它对于实现状态追踪等功能来说是个糟糕的选择。

  • 阻塞传输：每个Channel都分配给一个Thread。


ByteBuf

• ByteBuf实现了数据传输缓存。
• ByteBuf API的优点：
  • 它可以被用户自定义的缓冲区类型扩展；
  • 通过内置的复合缓冲区类型实现了透明的零拷贝；
  • 容量可以按需增长；
  • 在读和写这两种模式之间切换不需要调用ByteBuffer的flip()方法；
  • 读和写使用了不同的索引；
  • 支持方法的链式调用；
  • 支持引用计数；
  • 支持池化(pooled)。（先申请一块连续的空间作为ByteBuf 池，需要用到的时候直接去池里面取，用完之后返还给ByteBuf池，而不需要每次要用ByteBuf的时候都去申请。）
• Netty的数据处理API主要包括抽象类ByteBuf和接口ByteBufHolder。

抽象类ByteBuf

• 索引：名称以read或者write开头的ByteBuf方法，将会推进其对应的索引，而名称以set或者get开头的操作则不会。
  • readerIndex：已经读取的字节数。
  • writerIndex：已经写入的字节数。
• 使用模式：
  1. 堆缓冲区（支撑数组）：数据存储在JVM的堆空间中。它能在没有使用池化的情况下提供快速的分配和释放，非常适合于有遗留的数据需要处理的情况，以及数据将按照数组的形式访问的情况。
  2. 直接缓冲区：通过本地调用来分配内存。可以避免在每次调用本地I/O时内容在缓冲区与中间缓冲区之间复制移动。直接缓冲区适合网络数据传输，但分配和释放代价更高。
  3. 复合缓冲区：CompositeByteBuf实现了一个将多个缓冲区（可以是不同模式的缓冲区）表示为单个合并缓冲区的虚拟表示。
• 字节级操作：
  • 随机访问索引：getByte(i)
  • 可丢弃字节：discardReadBytes()。调用可确保可写分段的最大化，但可能会导致内存复制，因为可读字节必须被移动到缓冲区的开始位置。
  • 可读字节：readBytes(ByteBuf dest)
  • 可写字节：writeBytes(ByteBuf dest)
• 索引管理：
  • 调用markReaderIndex()、markWriterIndex()、resetWriterIndex()和resetReaderIndex()可以标记和重置ByteBuf的readerIndex和writerIndex。
  • 调用readerIndex(int)或writerIndex(int)可以将索引移动到指定位置。
  • 调用clear()方法可以将readerIndex和writerIndex都设置为0。

• 查找操作：
  • indexOf()
  • forEachByte(ByteBufProcessor.FIND_XX)
• 派生缓冲区：创建一个已经存在的缓冲区的视图。这会产生其自己的读写索引和其他标记索引，但是它们共享内部的数据。
  • duplicate()
  • slice()
  • slice(int, int)
  • Unpooled.unmodifiableBuffer(…)
  • order(ByteOrder)
  • readSlice(int)

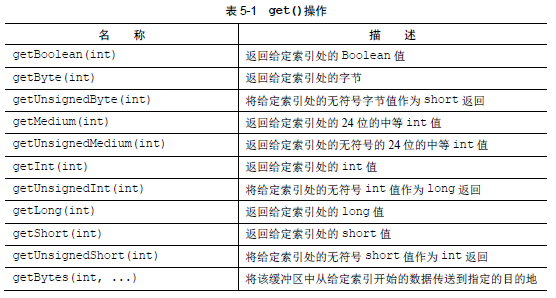

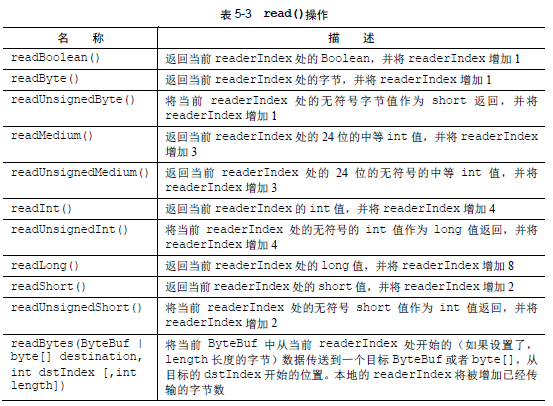

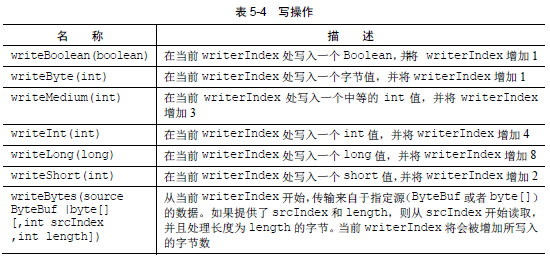

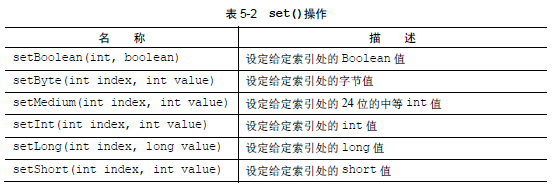

• 读写操作：




• 辅助类：
  • ByteBufAllocator接口，用于分配ByteBuf，它有两种实现
    • PooledByteBufAllocator：池化，目的是最大限度地减少内存碎片。使用了jemalloc内存分配器分配内存。
    • UnpooledByteBufAllocator：不池化，每次被调用都返回一个新的实例。可以用于非网络项目。
  • ByteBufUtil类，实现了一些通用方法，比如打印内容，转换进制等。
• 引用计数：
  • ReferenceCounted接口。
  • retain()方法通常对引用计数加1，release()方法通常对引用计数减1。也可以自定义。如果引用计数被减到0，则这个对象就将被显式的回收。
  • 它对于池化实现很重要，降低了其内存分配的开销。
• 资源泄漏检测：
  • ResourceLeakDetector类，它将对应用程序的缓冲区分配做大约1%的采样来检测内存泄露。
  • 目前有四种检测级别：DISABLED/SIMPLE/ADVANCED/PARANOID
  • 不仅要释放资源，还要通知ChannelFuture。否则可能会出现ChannelFutureListener 收不到某个消息已经被处理了的通知的情况。

接口ByteBufHolder

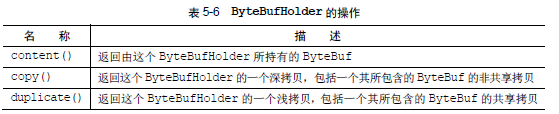

• ByteBufHolder是ByteBuf的容器，它用于解决需要在储存数据负载外同时储存属性值的情况。

• 此外还有继承自ReferenceCounted的方法。

编码器与解码器

• 网络数据总是一系列的字节：
  • 入站消息会被解码，即从字节转换为一个Java对象。
  • 出站消息会被编码，即从一个Java对象转换为字节。
• 一旦消息被编码或者解码，它就会被 ReferenceCountUtil.release(message)调用自动释放。如果需要保留引用以便稍后使用，可以调用 ReferenceCountUtil.retain(message)方法。
• 解码器：都实现了ChannelInboundHandler接口，用于转换入站数据的格式。可分为两类：
  • 解码字节到消息：ByteToMessageDecoder 和 ReplayingDecoder
  • 解码消息到消息：MessageToMessageDecoder
• 例如：Integer到String的解码器

• 编码器：都实现了ChannelOutboundHandler接口，用于转换出站数据的格式。可分为两类：
  • 编码从消息到字节：MessageToByteEncoder
  • 编码从消息到消息：MessageToMessageEncoder
• 例如：Short到Byte的编码器


引导、服务器、客户端

Bootstrap类

• 服务器致力于使用一个父Channel 来接受来自客户端的连接，并创建子Channel 以用于它们之间的通信；而客户端将最可能只需要一个单独的、没有父Channel 的Channel 来用于所有的网络交互。

• 两种应用程序类型之间通用的引导步骤由AbstractBootstrap 处理，而特定于客户端或者服务器的引导步骤则分别由Bootstrap 或ServerBootstrap 处理。
• AbstractBootstrap 被标记为了Cloneable。在一个已经配置完成的引导类实例上调用clone()方法将返回另一个可以立即使用的引导类实例。这种方式只会创建引导类实例的EventLoopGroup的一个浅拷贝，所以其将在所有克隆的Channel实例之间共享。

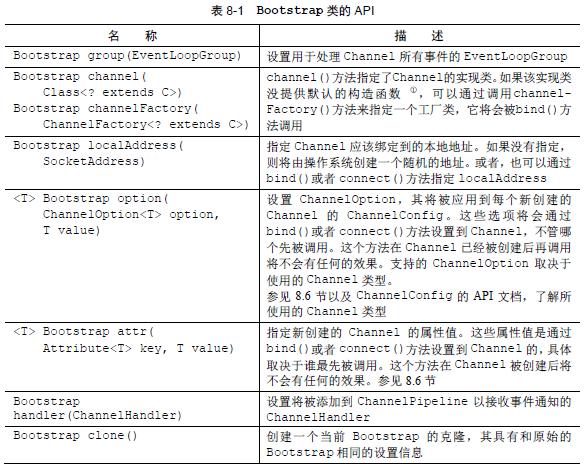

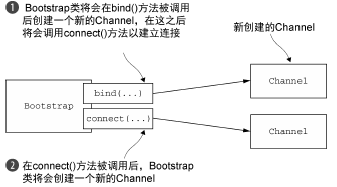

• Bootstrap 类被用于客户端或者使用了无连接协议的应用程序中。


服务器与客户端

• 所有的Netty程序都至少需要以下两部分：
  1. ChannelHandler：实现业务逻辑。
  2. 引导：配置启动代码。

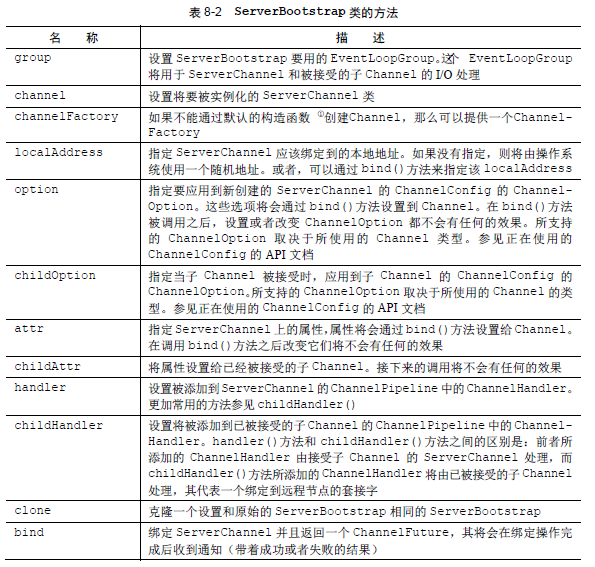

引导服务器

• 概念：将一个进程绑定到某个指定的端口。
• 引导服务器的流程如下：
  1. 创建EventLoopGroup。
  2. 创建ServerBootstrap。
  3. 为ServerBootstrap指定EventLoopGroup（2个）。
  4. 指定Channel类型。
  5. 指定监听端口套接字地址。
  6. 添加一个Handler到Channel的ChannelPipeline。（将Handler标注为@Sharable后所有的客户端连接都可使用同一Handler实例）
  7. 异步地绑定服务器，并阻塞直到绑定完成。
  8. 获取Channel的CloseFuture，并阻塞直到获取完成。
  9. 关闭EventLoopGroup，释放所有的资源。

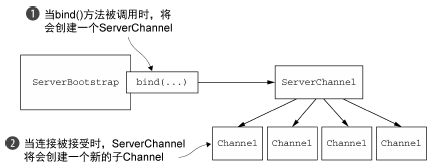

• 服务器需要两组不同的Channel：
  • 第一组将只包含一个ServerChannel，代表服务器自身的已绑定到某个本地端口的正在监听的套接字。
  • 第二组将包含所有已创建的用来处理传入客户端连接（对于每个服务器已经接受的连接都有一个）的Channel。

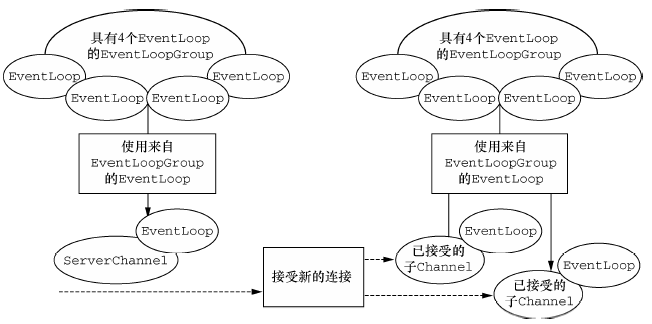

  • 与ServerChannel相关联的EventLoopGroup 将分配一个负责为传入连接请求创建Channel的EventLoop。一旦连接被接受，第二个EventLoopGroup就会给它的Channel分配一个EventLoop。




引导客户端

• 概念：将一个进程连接到另一个运行在某个指定主机的指定端口上的进程。
• 引导客户端的流程如下：
  1. 创建EventLoopGroup。
  2. 创建Bootstrap。
  3. 为Bootstrap指定EventLoopGroup（1个）。
  4. 指定Channel类型。
  5. 指定远程服务器的套接字地址。
  6. 添加一个Handler到Channel的ChannelPipeline。
  7. 连接远程服务器，并阻塞直到连接完成。
  8. 获取Channel的CloseFuture，并阻塞直到Channel关闭。
  9. 关闭EventLoopGroup，释放所有的资源。


从Channel引导客户端

• 服务器处理某个客户端的请求时，该请求可能需要同时成为第三方系统的客户端（代理、需要Web服务、需要连接其他数据库检索数据等情况），此时需要从已经被接受的子Channel中引导一个客户端Channel。


在引导过程中添加多个ChannelHandler

• initChannel(C ch)提供了将多个ChannelHandler添加到一个ChannelPipeline中的简便方法。之后只需要向Bootstrap或ServerBootstrap的实例提供ChannelInitializer实现即可。并且一旦Channel 被注册到了它的EventLoop 之后，就会调用你的initChannel()版本。在该方法返回之后，ChannelInitializer 的实例将会从ChannelPipeline 中移除它自己。

ChannelOption属性

• 使用option()方法来将ChannelOption 应用到引导。你所提供的值将会被自动应用到引导所创建的所有Channel。可用的ChannelOption 包括了底层连接的详细信息，如keep-alive 或者超时属性以及缓冲区设置。
• 在某些常用的属性和数据不可用时，Netty 提供了AttributeMap 抽象（一个由Channel 和引导类提供的集合）以及AttributeKey<T>（一个用于插入和获取属性值的泛型类）。使用这些工具，便可以安全地将任何类型的数据项与客户端和服务器Channel（包含ServerChannel 的子Channel）相关联了。
• 关闭：EventLoopGroup.shutdownGracefully()方法是一个异步方法，将处理任何挂起的事件和任务，并且随后
  释放所有活动的线程。这个方法调用将会返回一个Future，这个Future 将在关闭完成时接收到通知。

内置的传输

• NIO：基于选择器。
  • 选择器运行在一个检查状态变化并对其做出相应响应的线程上，在应用程序对状态的改变做出响应之后，选择器将会被重置，并将重复这个过程。
  • 可能的状态变化：新的Channel已被接受并且就绪；Channel 连接完成；Channel 有已经就绪的可读；Channel可写。
• Epoll：由JNI驱动，支持只有在Linux上可用的多种特性，比NIO传输更快，完全非阻塞。
• OIO：使用阻塞流，是同步的。
• Local：在同一个JVM中运行的客户端和服务器程序之间使用管道进行异步通信可以在VM内部通过管道进行通信。
• Embedded：允许使用ChannelHandler而又不需要一个真正的基于网络的传输，常用于测试。
  • 它是Netty 专门为改进针对ChannelHandler 的单元测试而提供的。
• 相互兼容的Channel和EventLoopGroup


异常处理

• 入站异常：
  • ChannelHandler.exceptionCaught()的默认实现是简单地将当前异常转发给ChannelPipeline中的下一个ChannelHandler；
  • 如果异常到达了ChannelPipeline 的尾端，它将会被记录为未被处理；
  • 要想定义自定义的处理逻辑，需要重写exceptionCaught()方法。然后需要决定是否需要将该异常传播出去。
• 出站异常：
  • 每个出站操作都将返回一个ChannelFuture。注册到ChannelFuture 的ChannelFutureListener 将在操作完成时被通知该操作是成功了还是出错了。
  • 几乎所有的ChannelOutboundHandler 上的方法都会传入一个ChannelPromise的实例。作为ChannelFuture 的子类，ChannelPromise 也可以被分配用于异步通知的监听器。但是，ChannelPromise 还具有提供立即通知的可写方法：
    • ChannelPromise setSuccess();
    • ChannelPromise setFailure(Throwable cause);
    • 通过调用ChannelPromise 上的setSuccess()和setFailure()方法，可以使一个操作的状态在ChannelHandler 的方法返回给其调用者时便即刻被感知到。
